Camaras de seguridad IP Mobotix MX-Q24M-Sec-D22
Disponible
SKU
TK-12255

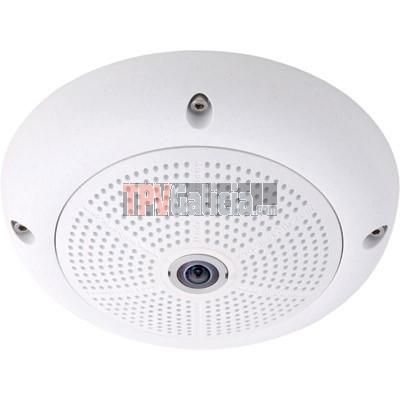

Cámara Hemisférica de interior/exterior con 1 Lente de día color de 22 mm GRAN ANGULAR-L22, resitente a golpes y carcasa de fibra reforzada (PBT).Color blanco.
Portes: GRATIS* (9€ para pedidos menores de 900€)
Descripción y Ficha técnica
CAMARA IP MOBOTIX MX-Q24-M-SEC-D22 90º INCLUYE LENTE COLOR DE DIA 22 MM
Nuestra cámara Domo IP ultracompacta y resistente a los agentes climáticos, difícil de identificar como tal incluso para las miradas más curiosas. Gracias a la vista de su gran angular puede instalarse para el control y la grabación de vídeo por sucesos de una sala completa.
La cámara hemisférica
Los componentes más importantes de una cámara hemisférica son un objetivo fi sheye que redondea la imagen, un sensor de imagen de alta resolución y un software de corrección de imágenes integrado en la cámara. Con un objetivo fi sheye súper gran angular, la cámara hemisférica capta una semiesfera del área vigilada (hemisferio) y la proyecta sobre un sensor de imagen de alta resolución.
De este modo, un área de visión hemisférica (semiesférica) cubre toda la sala desde el techo. En la semiesfera, la imagen está muy distorsionada, especialmente en sus bordes. Para que el usuario pueda ver la escena en la perspectiva habitual, se corrige la distorsión de ciertos fragmentos de la imagen por medio de un software integrado de corrección de imágenes. Aumentando o desplazando el fragmento de imagen en la semiesfera se produce la impresión de que la cámara gira sin que nada se mueva: el PTZ virtual.
Varios fragmentos de imagen a la vez
La corrección de la distorsión del hemisferio puede realizarse también en más de un fragmento de la imagen de forma que, al contrario que en una cámara con PTZ mecánico, pueden observarse y grabarse varias áreas de una sala a la vez.
Discreta y de mantenimiento reducido
|
|
Gracias a que sólo tienen un objetivo, las cámaras hemisféricas apenas llaman la atención ya que, normalmente, están orientadas a toda la sala y no a un objeto determinado. Su falta de piezas mecánicas móviles hace que la cámara no sufra desgaste y no produzca ruidos al girar y enfocar otra área de la imagen. |
Menos cámaras gracias a la vista panorámica
Si además se transforma la perspectiva de la imagen hemisférica en una vista panorámica de gran angular de 180°, también se obtiene una vista completa de la sala de pared a pared montando la cámara en la pared. Frente a una cámara convencional, se obtiene una mejor perspectiva general de la escena y se requieren menos cámaras. Con una cámara también puede verse toda la sala desde una esquina por medio de dos vistas panorámicas de 180° adyacentes.
|
|
Imagen original de la Q24M; montaje mural a 2,3m |
Objetos siempre a la vista
|
En una solución con varias cámaras independientes, los objetos en movimiento pasan normalmente del campo de visión de una cámara al de otra. Para el observador esto es a menudo desconcertante ya que, al pasar de uno a otro, los objetos desaparecen generalmente durante un tiempo o aparecen dos veces cuando los campos de visión se superponen. Sin embargo, las cámaras hemisféricas panorámicas ofrecen la ventaja de que los objetos permanecen todo el tiempo dentro del campo de visión y el observador dispone de una mejor perspectiva general de la escena. |
Vista hemisférica de una área en caso de montaje mural: una Q24M en lugar de 4 cámaras convencionales |
|
|
||
|
MxEasy Software |
Corrección de distorsión de imagen |
Zoom/Ajuste de orientación digital |
La solución integral de vídeo de máximo rendimiento ...con Mobotix y Teostek Webstore
- Vista gran angular para la completa captación de la sala
- Zoom y orientación digital sin escala - Función TZ
- Robusta, con mínimos requisitos de mantenimiento y sin piezas mecánicas movibles
- Grabación omnidireccional por sucesos directamente en la cámara (4 GB tarjeta microSD incl.)
- Función de alarma, altavoz y micrófono ya integrados
- Diseño sobrio y discreto
- Se puede conectar a alarmas, teléfonos, luces, etc.
- Análisis inteligente de vídeo.
- Graba y procesa imagen, no es necesario un NVR solamente una NAs o disco duro.
- Con sonido bidireccional
- Consumo muy bajo
- Software avanzado de gestión incluido
- Alimentación PoE
- Una cámara que vale por 6
|
Datos Técnicos Hemispheric Q24 |
|
|---|---|
|
Variantes de modelos |
Basic, Sec |
|
Opciones de lentes |
L11 (hemisférical) |
|
Potencia lumínica mínima |
Funcionamiento a Color: 1 lux (t=1/60 s), 0,05 lux (t=1/1 s) |
|
Sensor de imagen |
1/2" CMOS, progresivo scan |
|
Definición máxima de imagen |
Color: 2048 x 1536 (3 MEGA) |
|
Formatos de imagen |
Selección libre de formato de imagen (de 160 x 120 hasta 2048 x 1536); |
|
Frecuencia máxima de cuadro (M-JPEG) (En directo/grabación) |
VGA: 22 ips, TV-PAL: 18 ips, MEGA: 8 ips, |
|
Frecuencia máxima de vídeo (MxPEG) (directo/grabación/sonido) |
VGA: 30 ips, TV-PAL: 30 ips, MEGA: 30 ips, |
|
Compresión de imagen |
MxPEG, M-JPEG, JPG, H.263 (Telefonía-Video-VoIP) |
|
DVR interno |
Slot para tarjeta MicroSD (grabación interna en la cámara hasta 32 GB) |
|
Búfer circular de vídeo externo |
Directamente en unidad NAS y PC/servidor, sin software adicional de grabación |
|
Software (incluido) |
Software de gestión de vídeo MxEasy, |
|
Procesamiento de imagen |
Compensión de contraluz, balance de blancos automático, corrección de distorsión de imagen (incl. corrección de la imagen panorámica), vídeosensor (detección de movimiento) |
|
PTZ virtual |
Giro/inclinación/zoom digitales sin escalonamiento (hasta 8x) |
|
Alarma/incidencias |
Activación de incidencias mediante la detección de movimiento MultiView, señales ext., sensor de temperatura, notificación mediante e-mail, FTP, telefonía (VoIP, SIP), alarma visual/acústica, imágenes pre y postalarma |
|
Audio |
Micrófono y altavoz integrados, audio sincronizado con labios, interfono, audiorecord |
|
Interfaces |
Ethernet 10/100, USB, MxBus |
|
Videoteléfono |
VoIP/SIP, interfono, control remotor por código de teclas, visualización de incidencias |
|
Seguridad |
Gestión de usuarios/grupos, HTTPS/SSL, filtrado de direcciones IP, IEEE 802.1x, detección de intrusos, signatura digital de imagen |
|
Homologaciones |
BGV C9 (con L22), EMV (área doméstica, industria), EN 50155 (golpe, vibración, temperatura), CE, FCC |
|
Fuente de alimentación |
Power over Ethernet (PoE según IEEE 802.3af), categoría PoE variable dependiente del modo operativo, potencia absorbida typ. 3 Vatios; funciona con switch PoE / MOBOTIX adaptador PoE |
|
Condiciones de funcionamiento |
IP65 (DIN EN 60529), -30° to +60 °C (-22°F to +140°F) |
|
Dimensiones |
Ø x A: 16 x 5 cm, |
|
Volumen de suministro |
Carcasa de plástico resistente a altas temperaturas (PBTPC), blanca, cúpula Dome resistente a golpes (transparente), incl. objetivo de 360°, accesorios de montaje, llave de montaje, cable para parches, manual, software, tarjeta MicroSD 4 GB (excepto "Basic") |
|
LENTES |
||
|---|---|---|
|
Order name |
L11 |
L22 |
|
Original image |
|
|
|
35mm equivalent |
11 mm |
22 mm |
|
Focal length |
1.8 mm |
4 mm |
|
Aperture |
2.0 |
2.0 |
|
Image angle horizontally |
180° |
90° |
|
Image angle vertically |
160° |
67° |
Variantes de los Modelos |
||||
|---|---|---|---|---|
|
MOBOTIX ofrece sus cámaras en distintos modelos y con distintas funciones |
BASIC |
WEB |
IT |
SECURE |
|
Modelos disponibles |
D24, Q24 |
M12 |
M12, M24, D12, D24 |
todas las cámaras |
|
Resolución máxima VGA |
 |
|
||
|
Resolución máxima 3MEGA |
|
|
||
|
Función PTZ |
|
|
|
|
|
Grabación de imágenes en la memoria interna |
|
|
||
|
Almacenamiento externo de datos (hecho por la cámara a través de la red) |
|
|
||
|
Transferencia de imágenes por tiempo y por incidencias |
|
|
|
|
|
Función de audio |
|
|
||
 |
|
|
|
 |
 |
 |
|
|
Interior/Exterior: |
Interior (IP54), -20...+60°C |
Interior/Exterior, resistente a las intemperies (IP65), -30...+60°C |
Interior/Exterior, resistente a las intemperies (IP65), -30...+60°C |
|
Lentes |
Hemisférica (11mm, 360°, F 2.0) |
Hemisférica (11mm, 360°, F2.0) |
Hemisférica (11mm, 360°, F2.0) Súper Gran Angular (22mm, 90°, F2.0) |
|
Resolución: |
VGA (640x480 pixeles) |
3MEGA (2048x1536 pixeles) |
2MEGA (1280x960 pixeles) |
|
Zoom/Pan: |
Digital PTZ via MxControlCenter y MxEasy |
Continuo 8x Zoom + Pan/Tilt (digital) |
Continuo 8x Zoom + Pan/Tilt (digital) |
|
Velocidad Transmisión: |
16 ips VGA • 16 ips CIF |
20 ips 3MEGA • 30 ips MEGA • 30 ips VGA |
30 ips MEGA • 30 ips VGA • 30 ips CIF |
|
Sensibilidad: |
1 lux (t=1/60s) • 0,05 lux (t=1/1s) |
1 lux (t=1/60s) • 0,05 lux (t=1/1s) |
1 lux (t=1/60s) • 0,05 lux (t=1/1s) |
|
Interfaces: |
Ethernet 10/100 Mbps |
Ethernet 10/100 Mbps, USB, MxBus |
Ethernet 10/100 Mbps, USB, MxBus |
|
DVR interno: |
./. |
Hasta 16 GB con tarjeta SD |
Hasta 32 GB con tarjeta SD |
|
Audio/Telefonía: |
./. |
Bidireccional, telefonía IP (VoIP) |
Bidireccional, telefonía IP (VoIP) |
|
Fuente Alim. • Ent./Salida |
PoE ó MX30V • ./. |
PoE ó MX30V • via ExtIO |
PoE ó MX30V • via ExtIO |
|
Prestaciones software: |
Corrección de distorsión en MxCC, FTP, e-mail, administración vídeo alarma, Multiview |
Corrección de distorsión en MxCC, FTP, e-mail, administración vídeo alarma |
Corrección de distorsión en MxCC, FTP, e-mail, administración vídeo alarma |
|
Armado • Activación: |
./. |
Programación 365 días • eventos múltiples |
Programación 365 días • eventos múltiples |
|
Almacenamiento Externo: |
./. |
Hasta 1 TB en PC/Server/NAS |
Hasta 1 TB en PC/Server/NAS |
|
Article No.: |
MX-Q24Mi-Basic-D11 |
MX-Q24M-Sec-D11 |
MX-Q24M-Sec-Night-N11 MX-Q24M-Sec-Night-N22 |
Opciones de montaje
Montaje en techo o en pared
La Q24M se ha diseñado para ser montada en techo o pared con un soporte. La Q24M también se puede montar directamente en una pared (sin soporte). La salida del cable de la Q24M se encuentra a la parte trasera de la carcasa.
Variantes de instalación
|
On-wall mounting |
|
|
The On-Wall set can reliably protect external cables if the cables cannot be guided from below the housing but have to be led above the wall. In addition, the On-Wall mount provides ample space for extra modules. |
|
|
Montaje sobre revoque con inclinación de 10° |
|
|
Exceptuando la inclinación de 10° de la cámara montada, este set es idéntico al set normal para montaje sobre revoque. La inclinación permite a la cámara grabar imágenes de calidad óptima incluso en entornos especiales. |
|
|
Empotrado en techos |
|
|
El set para empotrado en techos permite montar la cámara en distintos techos, p.ej. en un techo suspendido. El montaje empotrado permite proteger y esconder la cámara ya que la cámara instalada sobresale del techo de 24 mm sólo. |
|
|
Protección antivandalismo |
|
|
El set antivandalismo permite proteger o reforzar la cámara aún más. El resistente anillo de carcasa de acero inoxidable y la cúpula Domo de plástico reforzado del set permiten utilizar la cámara en entornos especialmente extremos (p. ej. centros penitenciarios, zonas conflictivas, estaciones, etc.). |
|
|
Montaje en pared con soporte |
|
|
El soporte de pared permite montar las cámaras cómodamente en paredes, tanto interiores como exteriores. La cámara es absolutamente estanca al polvo y al agua (IP65). La carcasa del soporte de pared cubre cajas empotradas RJ45 y permite además montar en su interior módulos adicionales. |
|
|
Montaje en mástil |
|
|
Para montar una cámara en un mástil o en una esquina se recomienda utilizar el soporte de MOBOTIX para esquinas y mástiles. Este soporte se monta con el soporte de pared. Las abrazaderas suministradas, de acero inoxidable, permiten montar las cámaras en mástiles con un diámetro de entre 60 y 180 mm. |
|
Dibujos para el montaje de la Q24
La Q24M de MOBOTIX está compuesta por una carcasa (que alberga el sistema electrónico y el objetivo), el anillo de la carcasa y el anillo de montaje.
|
|
|||
|
Montaje sobre revoque |
|||
|
|
|
||
|
Empotrado en techos |
|||
|
|
|||
|
Protección antivandalismo |
|||
|
|
Indicaciones para el montaje
Soporte de pared
El soporte de pared de MOBOTIX es resistente a las inclemencias atmosféricas según IP65 y permite por lo tanto montar la cámara en el exterior. El soporte ofrece además espacio para montar módulos adicionales (UMTS, WLAN etc.).
La carcasa del soporte de pared cubre cajas empotradas RJ45 y permite además montar en su interior módulos adicionales.
Soporte para mástil
Si la cámara se va a montar en un mástil se recomienda utilizar el soporte de mástil de MOBOTIX. Este soporte se monta con el soporte de pared. Las abrazaderas suministradas, de acero inoxidable, permiten montar las cámaras en mástiles con un diámetro de entre 60 y 180 mm.
El soporte para mástil está hecho de acero inoxidable lacado en polvo, tiene 3 mm, es blanco, muy resistente y necesita tan poco mantenimiento como el soporte exterior de pared.
Consejos para elegir la posición de la cámara
Para aprovechar el máximo de la alta capacidad de la Q22M, observe Vd. por favor las indicaciones para el montaje siguientes.
Vista panorámica de 360°
|
Gracias a su objetivo hemisférico especial, una sola Q22M permite vigilar las cuatro esquinas de un espacio cerrado (vista panorámica de 360°). Para disfrutar de esta función, la cámara deberá instalarse en el centro del techo. Debido a que la nitidez de los objetos disminuye por motivos físico-ópticos conforme aumenta su distancia con respecto al objetivo, el área de visión máxima depende en gran medida de la finalidad que se vaya a dar a la cámara. Por regla general, en los espacios con una planta cuadrada de hasta aprox. 40 m2 la nitidez es buena incluso en el borde de la imagen. En general la cámara se utiliza para saber si entran personas en un espacio cerrado o si se sacan objetos del mismo, pero una sola Q22M también permite vigilar espacios de más de 100 m2. |
|
|
Reconocimiento de rostros |
|
|
Para reconocer personas y rostros, se recomienda instalar la cámara a una altura de entre 2,8 y 3 m. El reconocimiento de rostros es muy bueno hasta una disancia de 1,5 m, y bueno con una distancia máxima de 3 m. Si se trata de personas ya conocidas, la distancia necesaria para su reconocimiento aumenta hasta 5 m. |
|
|
Espacios cerrados no cuadrados |
|
|
Al observar en la pantalla la vista panorámica de 360° llama la atención que el margen inferior y superior de la imagen están ligeramente recortados. No se trata de un fallo de la cámara sino de una característica que resulta del aprovechamiento máximo que el software de la cámara hace del sensor. Este es el motivo por el que, en espacios rectangulares, se recomienda instalar la Q22M de forma que la flecha marcada con las palabras OBEN / TOP (ARRIBA) de la carcasa de la cámara mire hace una de las dos paredes largas de la sala. |
|
|
Montaje en techos suspendidos o montaje con saledizo |
|
|
Cuando la cámara se instala en espacios con techos muy altos, se recomienda realizar un montaje «suspendido». La suspensión reduce la distancia entre la cámara y el objeto que se desea vigilar y aumenta la nitidez. Esta instalación se puede realizar con una placa (en la que se apoya la cámara) que se sujetará al techo mediante una prolongación (tubo de metal). El cable de red puede pasarse sencillamente por el interior del tubo que sujeta la placa al techo. |
